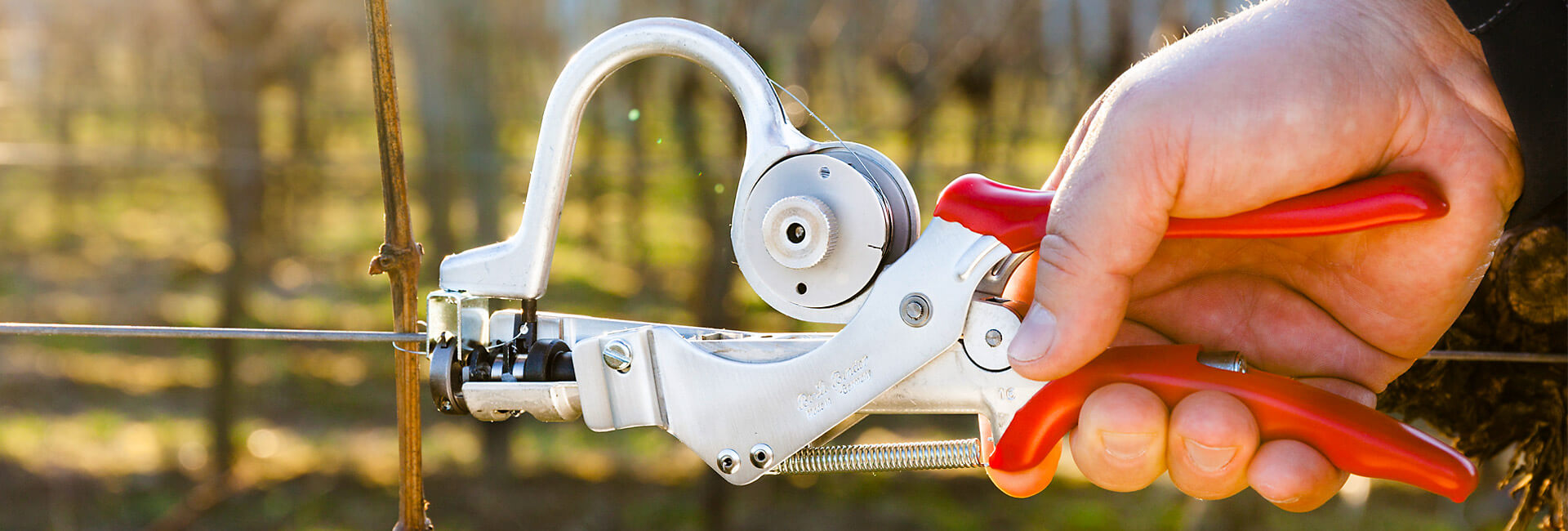

Bedienungsanleitung

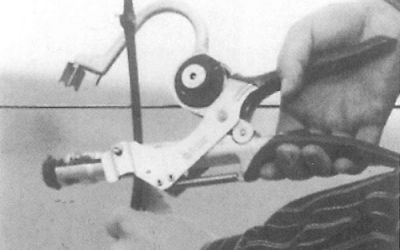

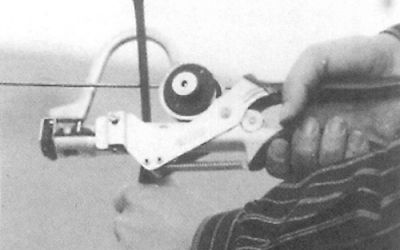

Schritt 1:
Gerät im geöffneten Zustand weit über Spanndraht und Rute führen.
Schritt 2:
Ohne großen Kraftaufwand schließen bis der Draht im Fenster eingeklemmt ist.

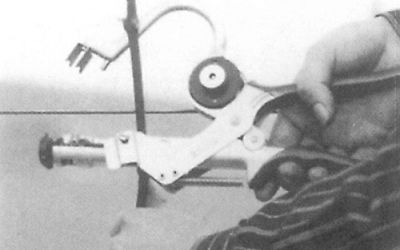

Schritt 3:
Gerät wieder öffnen und zurückziehen, damit Sie es ...

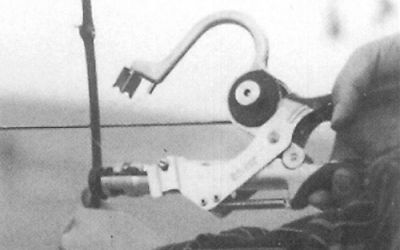

Schritt 4:
kurz vor Spanndraht und Rute schließen können. Je dichter Sie an der Rebe bleiben, desto enger wird die Bindung.

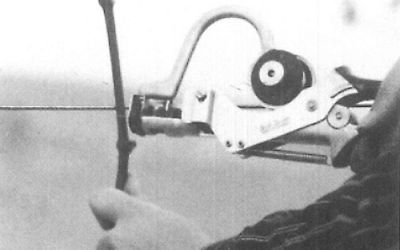

Schritt 5:
Gerät ohne großen Kraftaufwand schließen, bis ein leichtes Knacken zu hören ist. Jetzt ist die Schlaufe im Köpfchen eingeklemmt und der Draht abgeschnitten.

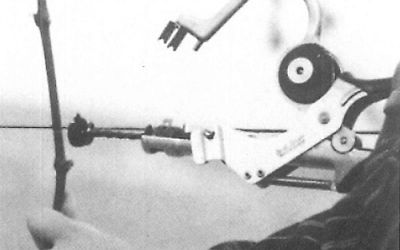

Schritt 6:
Gerät wieder öffnen und im offenen Zustand soweit abziehen, bis die Drahtschlaufe aus dem Köpfchen herausgezogen ist.
Abschluss Arbeitsvorgang

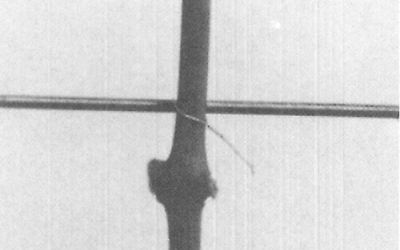

Beispiel einer engen Bindung. Beginnen Sie langsam und überlegt! Nach kurzer Einarbeitungszeit werden Sie dann von selbst sicher und schnell!

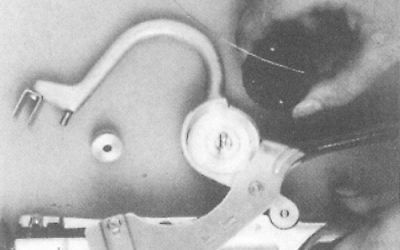

Schritt 1:

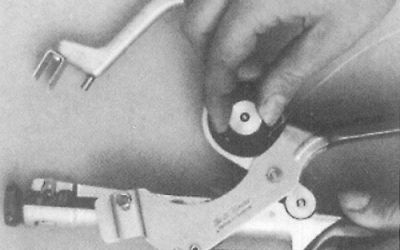

Rändelmutter abschrauben, alte Spule entfernen. Neue Spule mit den drei Noppen nach unten einlegen.
Schritt 2:

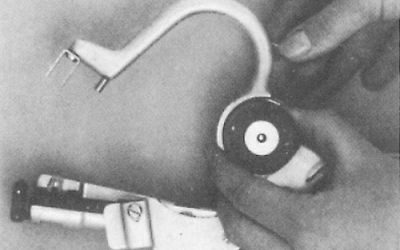

Rändelmutter andrücken, dann festdrehen bis die Spule leicht gebremst ist.
Schritt 3:
Ca. 15 cm Draht abziehen und durch Drahtführung und Düse einfädeln.

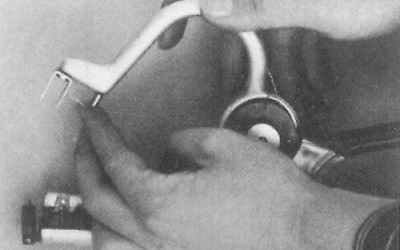

Schritt 4:
Drahtende ca. 1 cm nach oben Richtung Eindrücker abbiegen.

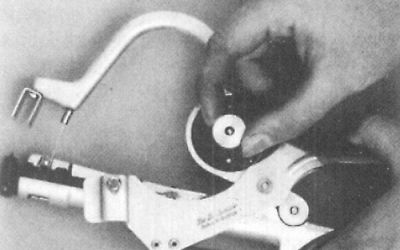

Schritt 5:
Gerät schließen, bis der Draht gefangen ist.
Durch Linksdrehen der Rändelmutter Spulenbremse lösen bis sich das Gerät von alleine öffnet.
Die Drahtspule darf nicht nachrollen!

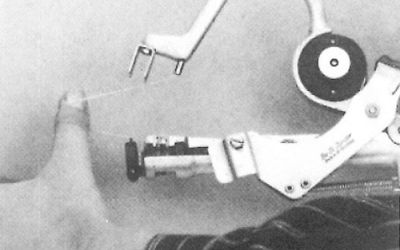

Schritt 6:
Mit dem Daumen eine verlorene Schlaufe bilden, Gerät ohne Kraftaufwand schließen, bis ein leichtes Knacken zu hören ist.
Beheben von kleinen Störungen
Jedes neue Gerät ist von uns auf seine Funktion überprüft und genau eingestellt. Sollten im Laufe der Zeit Störungen auftreten, können diese wie unten beschrieben und aus den Bildern ersichtlich, behoben werden.
Was ist, wenn der Draht nicht mehr sauber verwirbelt wird?
a) Im Köpfchen können Drahtreste oder Fremdkörper sein.
Diese müssen entfernt werden.
Siehe Bild links oben.
b) Die Drahtschlaufe läßt sich zu leicht herausziehen.
Stellschraube im Köpfchen 1/2 Umdrehung anziehen, evtl. wiederholen bis die Bindungen wieder einwandfrei sind.
Siehe Bild rechts oben.
Achtung: Die Feder darf durch die Stellschraube nicht ganz zusammengedrückt werden!
Machen Sie die Nagelprobe!
Siehe Bild links unten.
c) Die Stellschraube könnte durch Anschlagen verbogen sein.
Prüfen Sie, ob die Zunge leicht zurückfedert. Machen Sie die Nagelprobe. Ist die Stellschraube verbogen, muß Sie ausgetauscht werden.
Was, wenn...
a) ... der Schaft zu weit gedreht wird oder die Ratsche nicht einrastet?
Die Rücklaufsperre soll immer mit wenig Spiel - max 1 mm - in die Ratsche einrasten. Durch verschieben des Böckchens und des Mitnehmers kann dies eingestellt werden. Schraube lösen, Böckchen 1 mm vor- oder zurückschieben, Schraube anziehen, Bindeprobe!
Was, wenn...
b) ... der Draht zwischen Fenster und Schaft durchrutscht?
Das Fenster muß immer am Schaft anliegen. Schraube lösen, mit dem Daumen Fenster fest andrücken, Schraube anziehen.
Die Wendel geht nicht mehr von selbst zurück?
a) Die Rückholfeder könnte gebrochen sein.
Demontage der alten Feder:
Wendel im eingeschobenen Zustand festhalten, Spezial-Schraubendreher durch die Öffnung des Messerrohres einführen und Kolben ausschrauben.
Stift mit 2mm Durchtreiber aus dem Kolben soweit ausdrücken, bis sich die neue Feder einschieben läßt, Feder einschieben, Stift wieder bündig eindrücken.
Montage der neuen Feder:
Spezial-Schraubendreher durch die Feder in den Kolbenschlitz einstecken. Kolben mit Feder und Schraubendreher in die Öffnung des Messerrohres einführen und durch Rechtsdrehen einschrauben bis der Kolben festsitzt. Mit dem Stahldrahthaken Federöse ca. 20mm aus dem Rohr herausziehen und Verschlußkappe einhängen. Lasche der Verschlußkappe soweit zudrücken, daß sich die Feder nicht mehr aushängen kann. Die Feder darf nicht festgeklemmt werden! Feder zurückspringen lassen, bis die Verschlußkappe auf dem Messerrohr aufliegt.
b) Der Wendel könnte verbogen sein. In diesem Fall muß der Wendel gerichtet oder ausgetauscht werden. Wir empfehlen die Reparatur bei uns durchführen zu lassen.
Was ist wenn der Schaft nicht mehr weiter gedreht wird?
Der Gummipuffer im Böckchen kann durch Verwendung von falschem Öl oder durch Lösungsmittel aufgeweicht oder herausgefallen sein.
Einbau des Gummipuffers:
Böckchen - ohne auszubauen - mit Nitroverdünnung oder ähnl. reinigen. Sowohl den Gummipuffer an drei Stellen als auch die Auflagestellen im Böckchen mit Kontaktkleber (Pattex) einstreichen, mit einer Pinzette bündig einschieben und andrücken.
Was ist, wenn die Zugfeder gebrochen ist?
Reste der alten Feder entfernen. Spannstift mit 3mm Durchtreiber zurückschlagen, bis der Schlitz für die Feder frei ist. Neue Feder mit der langen Öse ansetzen, Stift einschlagen. Runde Öse mit dem Stahldrahthaken über den Einhängestift ziehen und ohne aufzubiegen mit dem Daumen eindrücken.
Der Wendel soll immer mit einem leichten Ölfilm bedeckt sein. Hierzu Wendel ausziehen und ölen.
Im Messerbereich und zwischen Rücklaufsperre und Ratsche soll immer ein leichter Ölfilm sein. Hier nach Bedarf ölen. Der Bereich der Drahtfänger und des Fensters muß ölfrei gehalten werden, da sich sonst Drahtreste verkleben.
Den Drahtführungsschlitz täglich einmal leicht ölen (1 Tropfen Öl). Gelenke 1 mal pro Jahr ölen!
Nach Gebrauch des Gerätes, vor allem nach dem Arbeiten bei feuchter Witterung, das Gerät unverpackt austrocknen lassen. Nach Bedarf ölen.
Verwenden Sie nur BELI-Spezialöl, welches Sie bei uns nachbestellen können.
